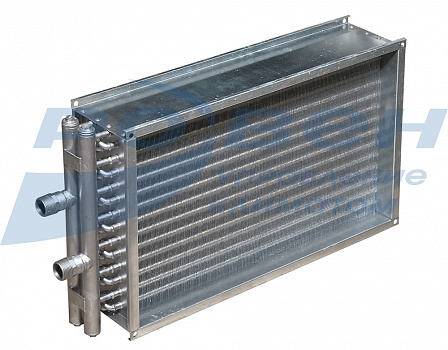

В водяных воздухонагревателях воздух нагревается за счет прохождения через нагретый контур пластин или трубок, в которых протекает нагретая до определенной температуры вода.
Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трехрядном исполнении.
Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм. Шахматное расположение трубок.
Теплоноситель: вода или незамерзающие смеси. Максимальная температура теплоносителя на входе в теплоноситель 150°С. Максимально допустимое давление — не более 1,6 МПа.
Климатическое исполнение У (от -40ºС до +45ºС)
Диаметры подводящих и отводящих патрубков G1”.
Водяные нагреватели устанавливаются как в горизонтальном, так и в вертикальном положении, при этом необходимо обеспечить возможность обезвоздушивания нагревателя, то есть удаление воздушных пробок.
Технические характеристики и габаритные размеры
|
Марка |
А, мм |
В, мм |
К, мм |
Е, мм |
С, мм |
L, мм |
Шаг между пластинами, мм |
Присоединительный размер, дюймы |
Кол-во контуров |
Площадь теплообмена, м2 |
Расход воздуха, м3/ч |
Гидравлическое сопротивление, кПа |
Теплопроизводительность, кВт |
Внутренний объем, л |
Масса, кг |
|
TFT 500.250.3 |
500 |
250 |
542 |
292 |
150 |
677 |
2,5 |
G1 |
5 |
6,0 |
1350 |
14,6 |
26 |
1,03 |
5,31 |
*Теплопроизводительность указана с учетом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С.
Данные для подбора нагревателей
Для правильного подбора нагревателей принято ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.
|
Марка |
Минимально возможный расход жидкости, м3/ч (при скорости движения жидкости 0,5 м/с) |
Максимально возможный расход жидкости, м3/ч (при скорости движения жидкости 2,75 м/с) |
|
TFT 500.250 |
0,59 |
3,2 |
Аэродинамические характеристики
Гидравлические характеристики
Стандартный монтаж сплит-систем
Выполняется в 1 этап без штробления стен и включает:
- монтаж внешнего блока кондиционера под открывающимся окном без привлечения альпиниста;
- монтаж внутреннего блока кондиционера на стене, примыкающей к стене с окном, на расстоянии 50 - 100 см от этой стены;
- прокладку межблочных коммуникаций - до 5 метров;
- установку декоративного короба белого цвета 60х60 - до 50 см;
| Мощность сплит-системы | Стоимость |
| до 2.5 кВт | 11 900 руб. |
| до 3.5 кВт | 12 900 руб. |
| до 5 кВт | 15 900 руб. |
| до 8 кВт | 16 900 руб. |
| до 10 кВт | 20 900 руб. |
Монтаж со скрытыми коммуникациями в 2 этапа
Па первом этапе устанавливается наружный блок и прокладываются коммуникации в подготовленные штробы на этапе ремонта помещения. На втором этапе после чистовой отделки устанавливается внутренний блок.
Штробление стен не входит в стоимость и оплачивается дополнительно в зависимости от длины трассы.
